我們會對一個金屬零件的同心度和毛邊進行視覺檢測，并介紹打光實驗方案進行調試。
【檢測目的】
測量產品的同心度
大小圓孔毛邊
【客戶要求】
同心度測量要求0.8mm
大圓孔端面的毛邊測量要求0.2mm
小圓孔端面的毛邊測量要求0.1mm
【同心度檢測方法說明】
使用棱鏡分光原理實現相機不運動拍攝不同高度端面的圓。對相機位置進行校準標定從而可以檢測兩個圓的同心度。
實現方法：
1.使用背光照射。
2.對相機進行校準標定。
3.一個產品拍攝需要拍攝兩次，對其進行處理就可以檢測出同心度。

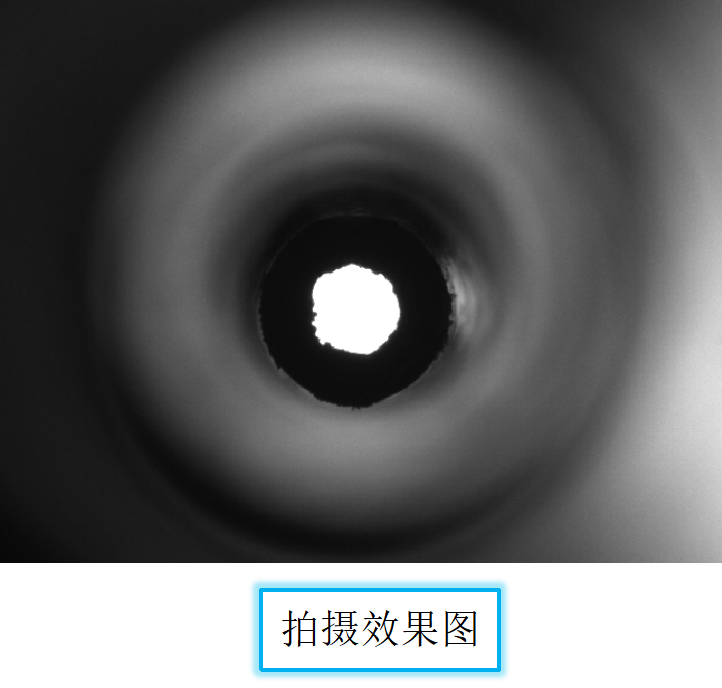

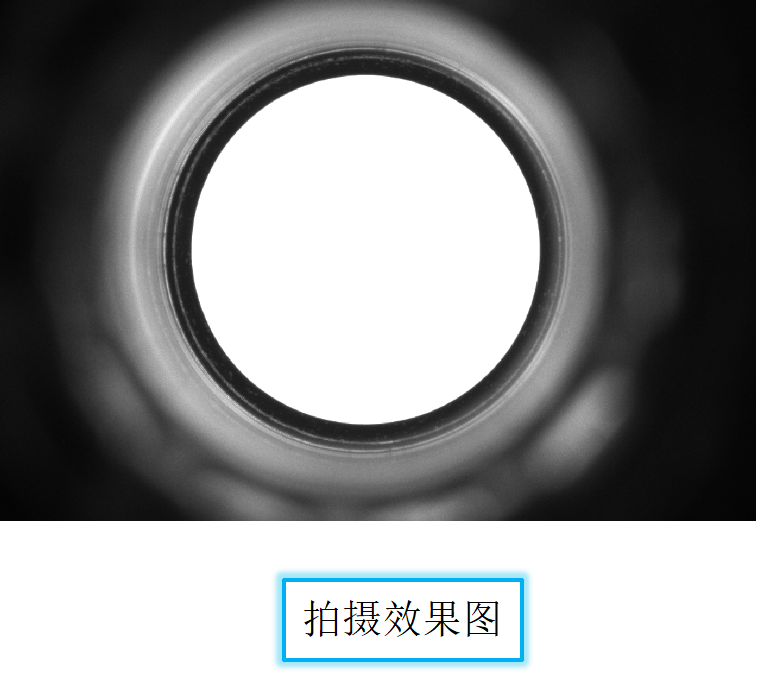

【效果圖片-同心度】
【大小圓毛邊檢測方法說明】

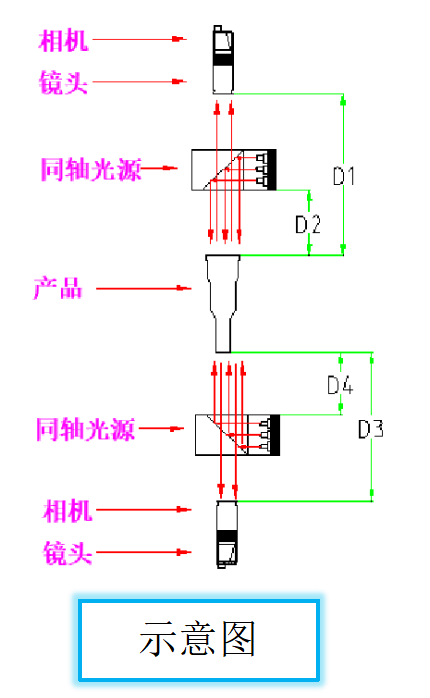

大小圓端面毛邊使用同軸作背光，拍攝兩次就可以實現檢測大小圓毛邊。

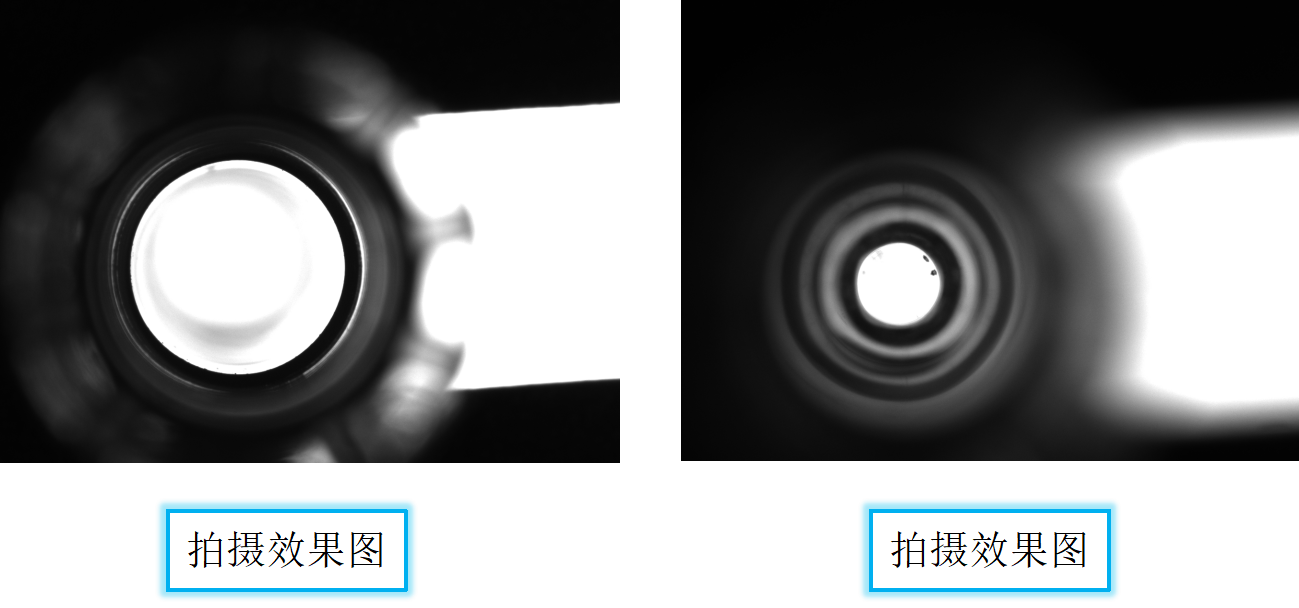

【效果圖片】
【效果圖片-大圓毛邊】
通過以上的拍攝方法，既可以拍攝除符合需要的清晰的圖像！
