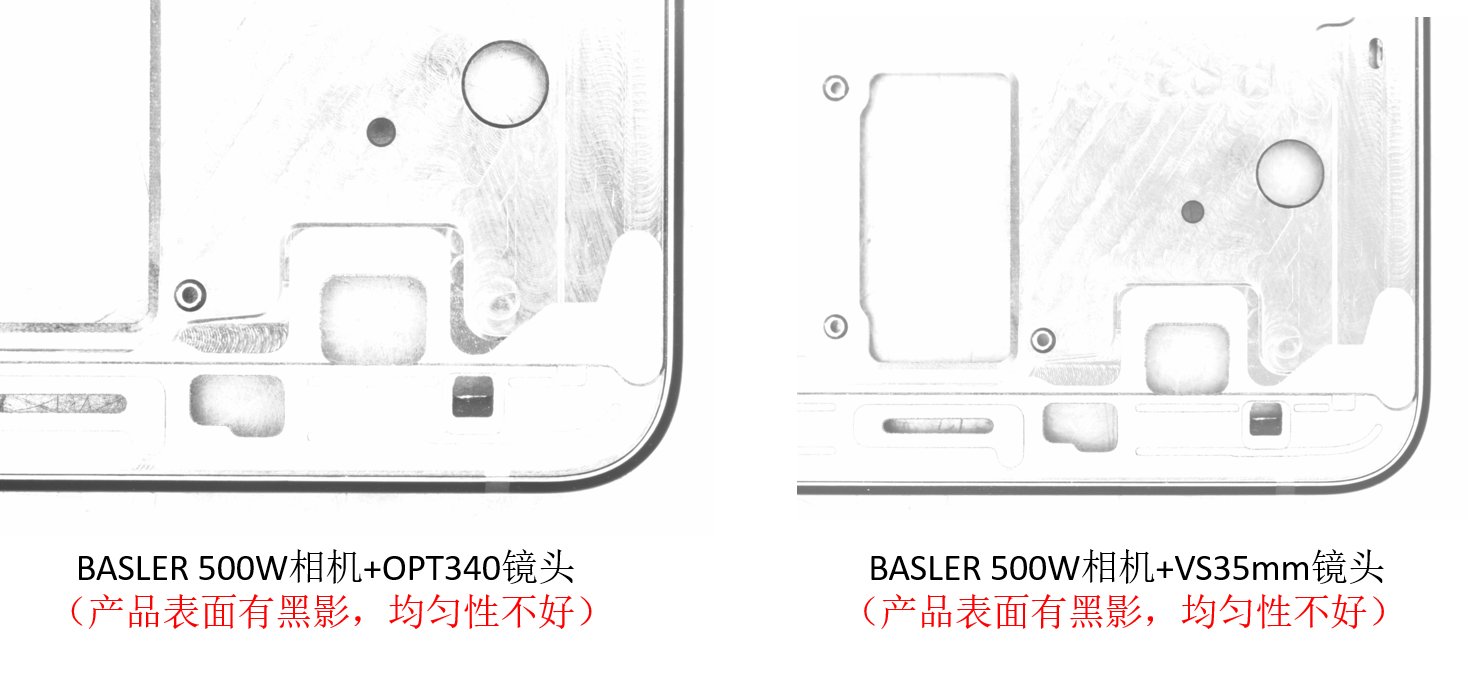

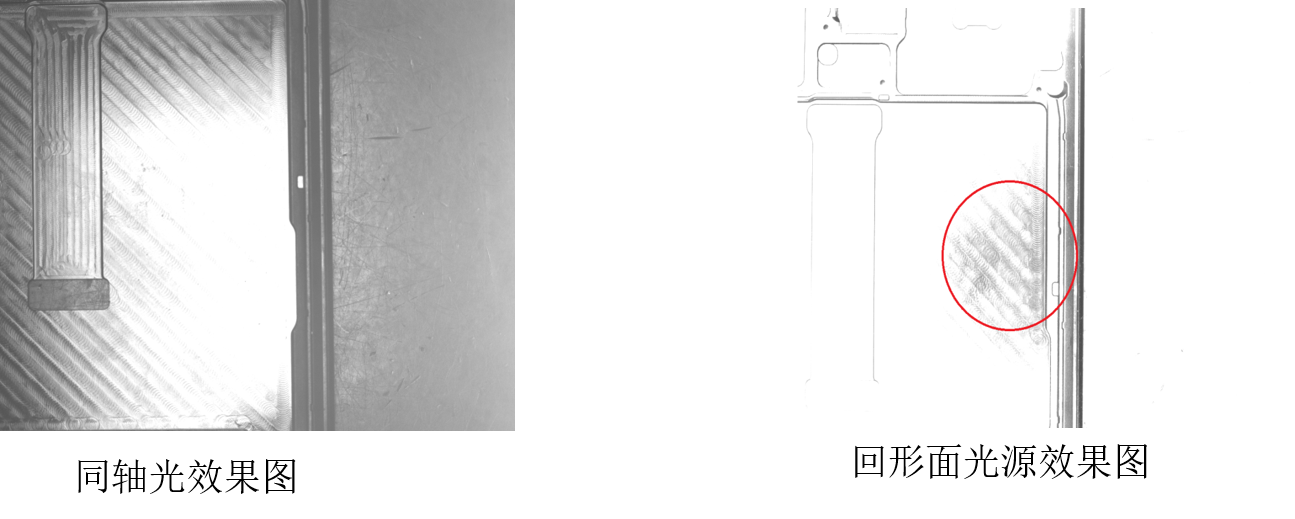

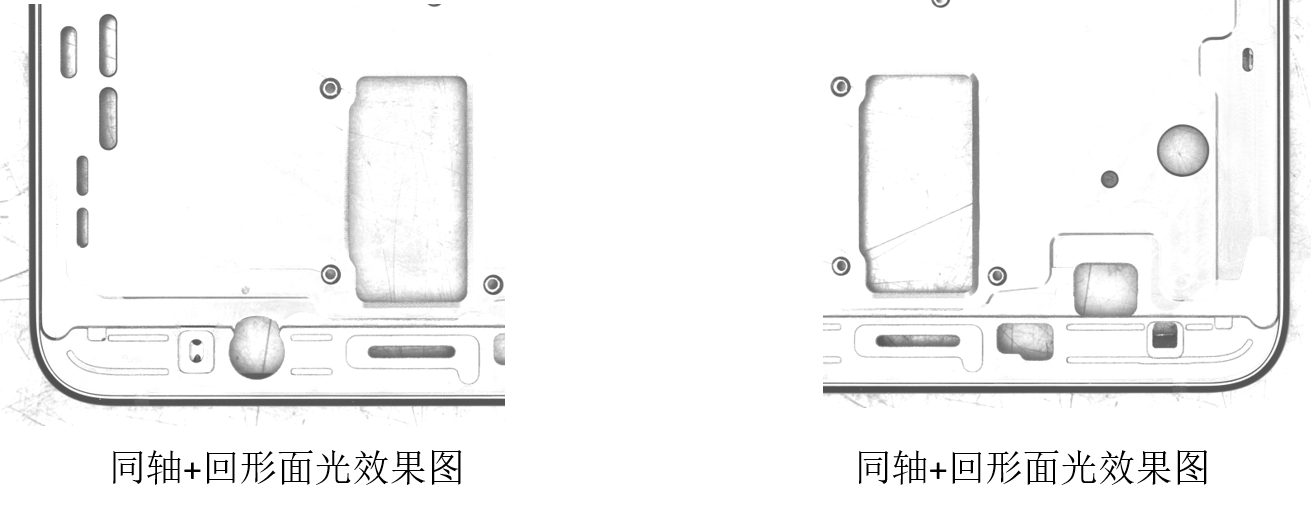

單獨使用一種光源效果圖

同軸光會出現亮度不夠的情況；回形面光因為光源中間的圓孔會使圖像有陰影，造成圖像效果不均衡，所以不采用單獨光源打光

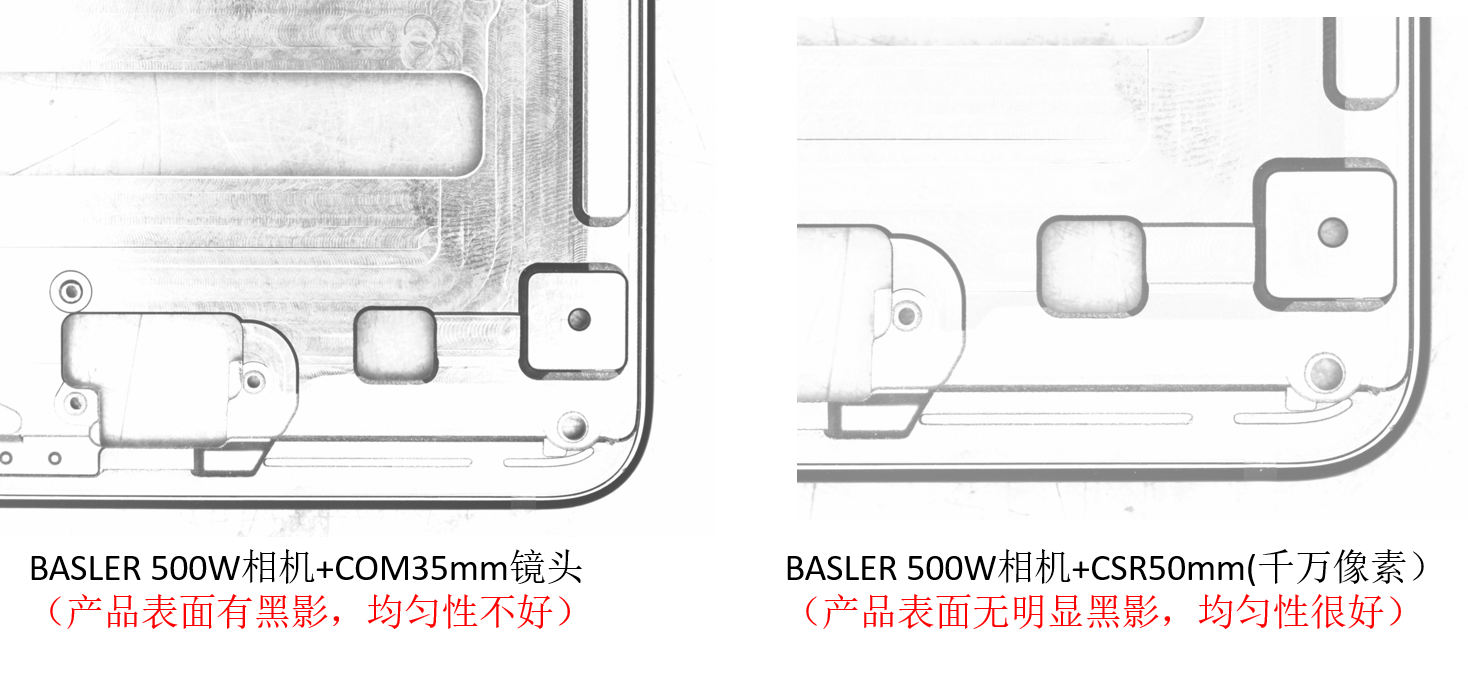

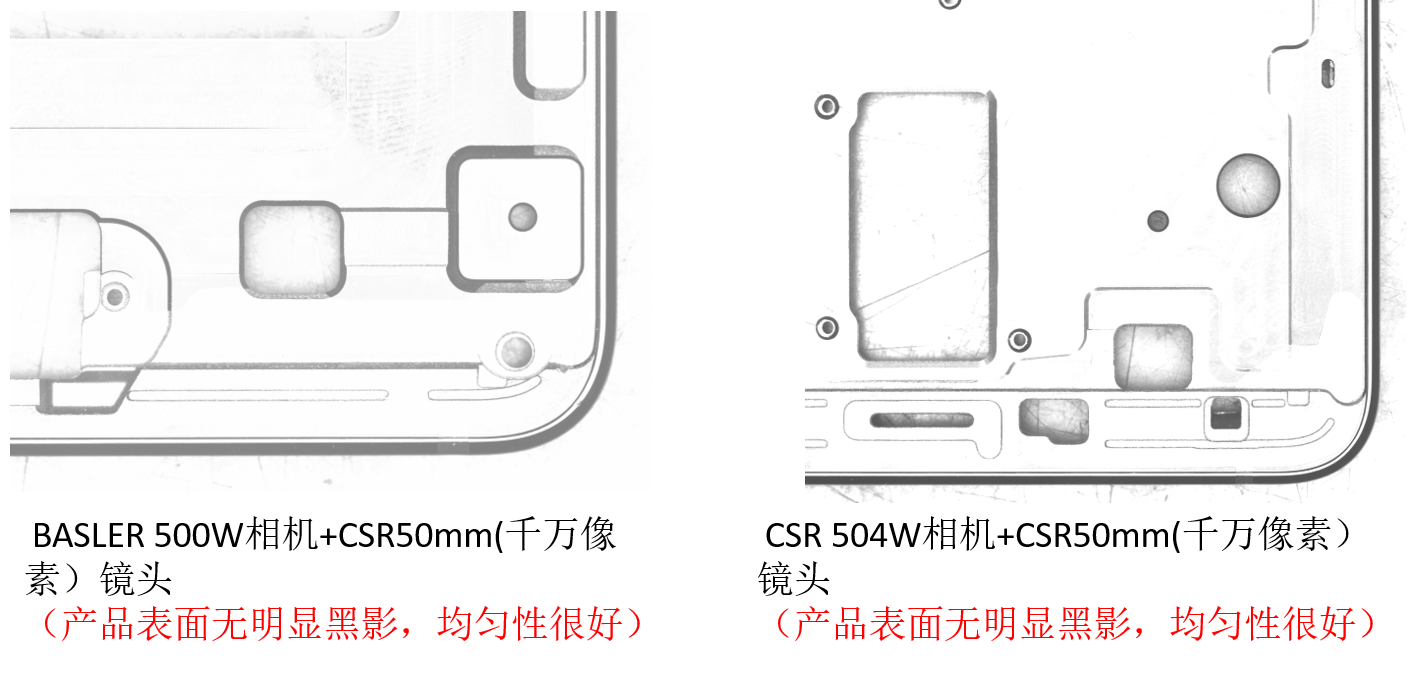

使用同軸+回形面光源效果圖

回形光源照亮產品要尋找的邊緣，同軸光源起到補光的作用（把回形光源中間的圓孔造成的陰影消除掉），使得圖像效果均勻，達到理想的狀態

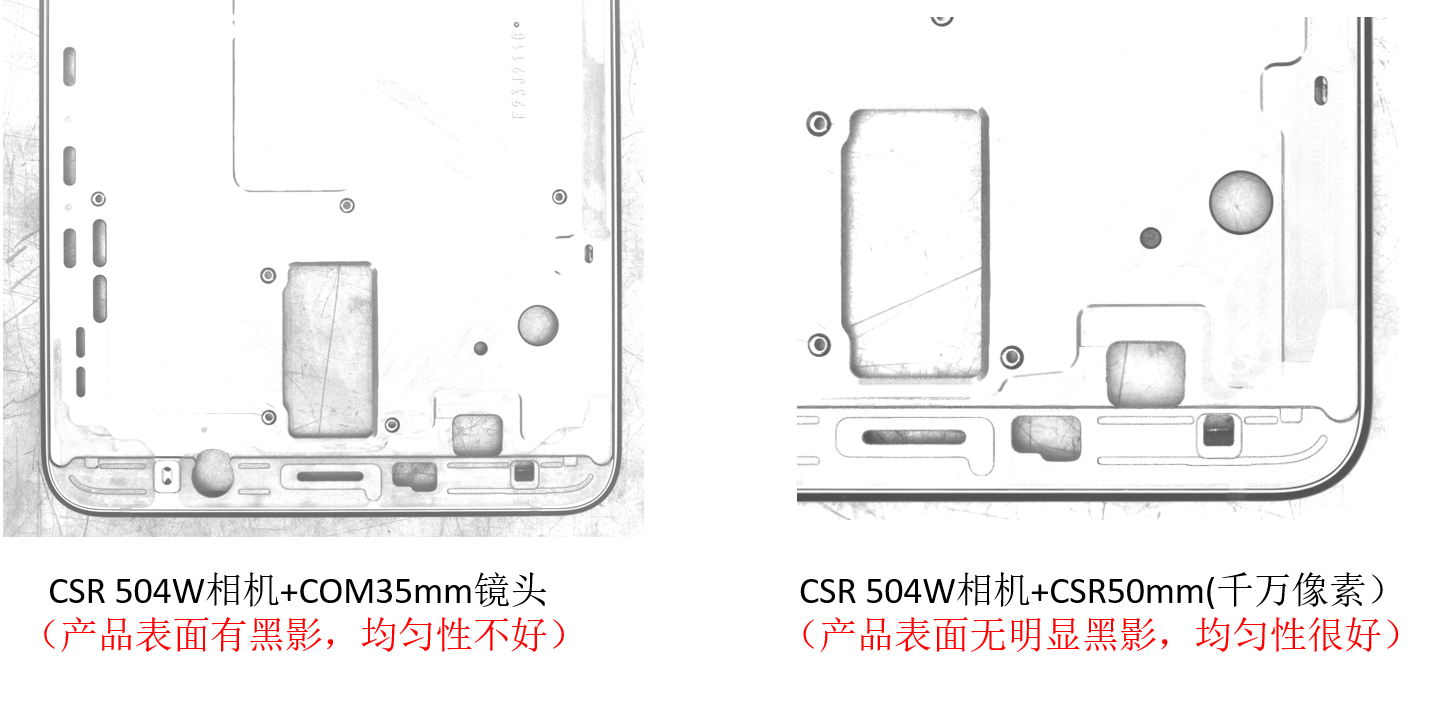

同一個相機不同鏡頭效果對比(BASLER相機）

同一個相機不同鏡頭效果對比(BASLER相機)

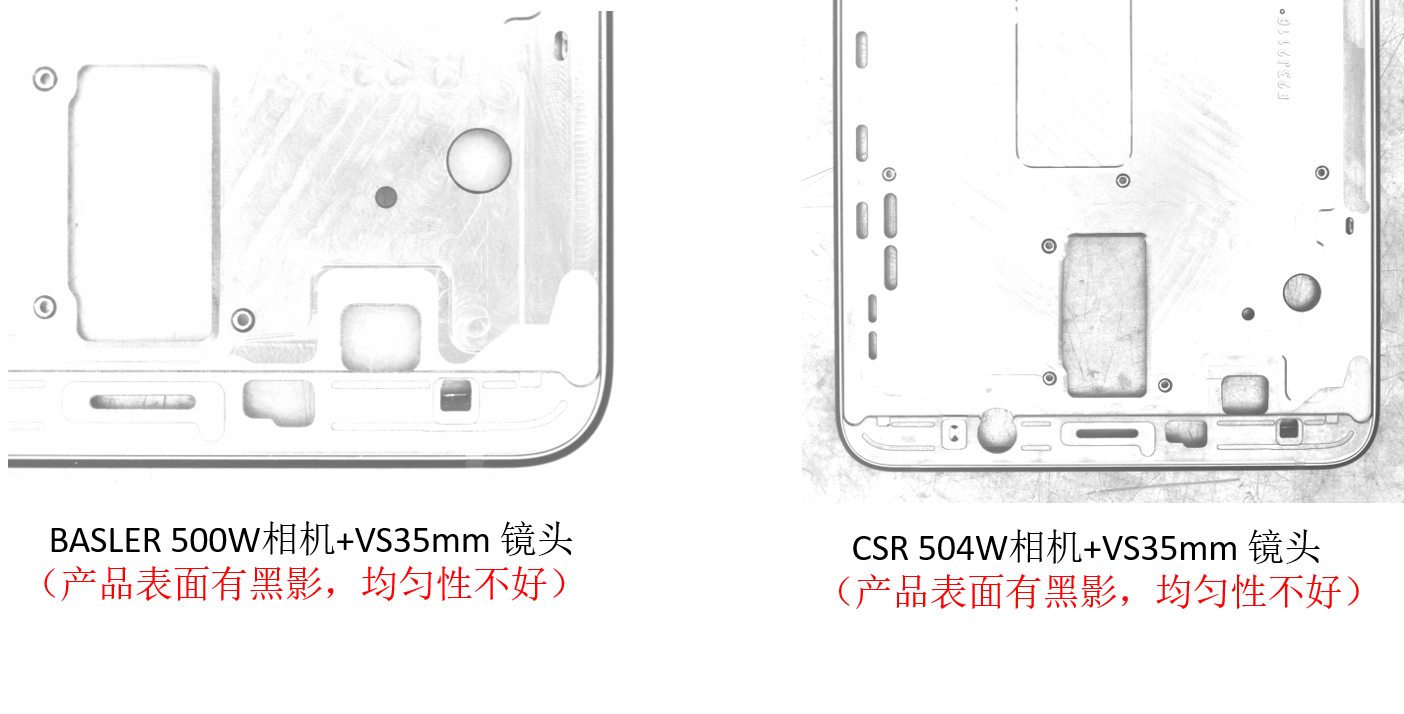

同一個相機不同鏡頭效果對比(CSR504CCD相機)

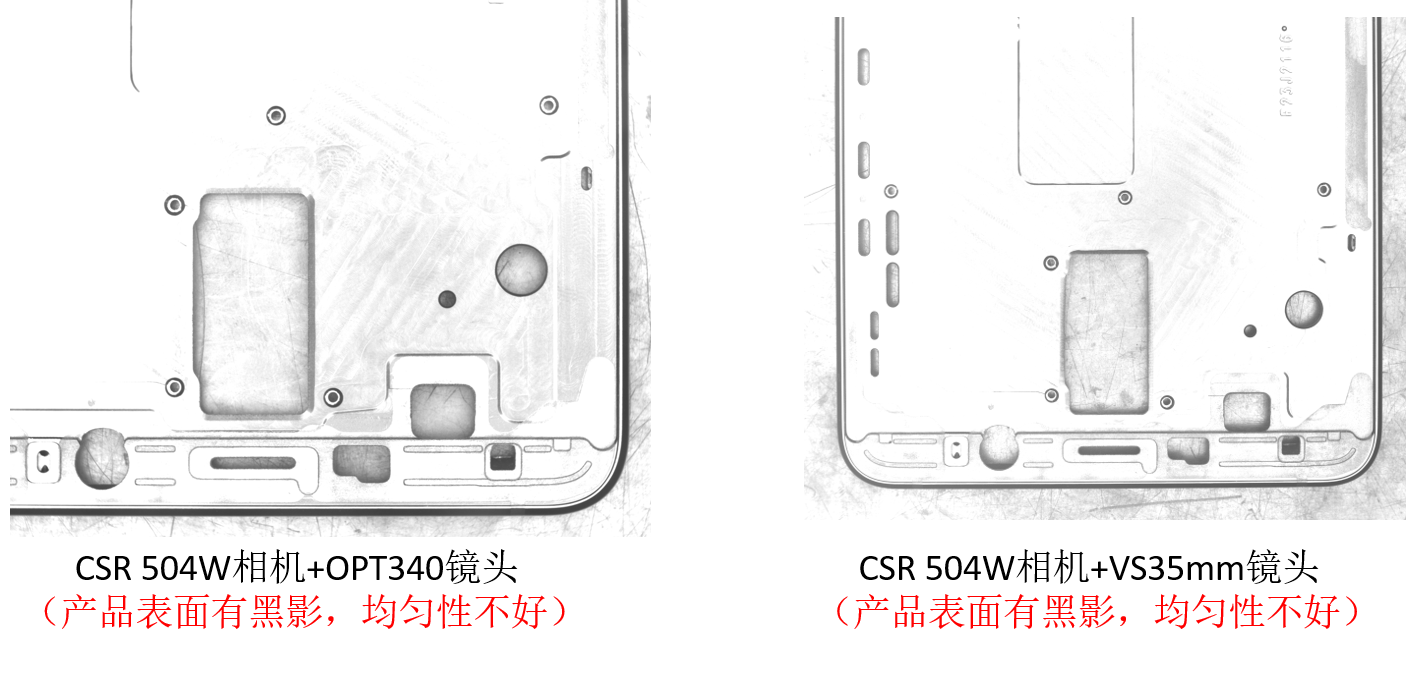

同一個相機不同鏡頭效果對比(CSR504CCD相機）

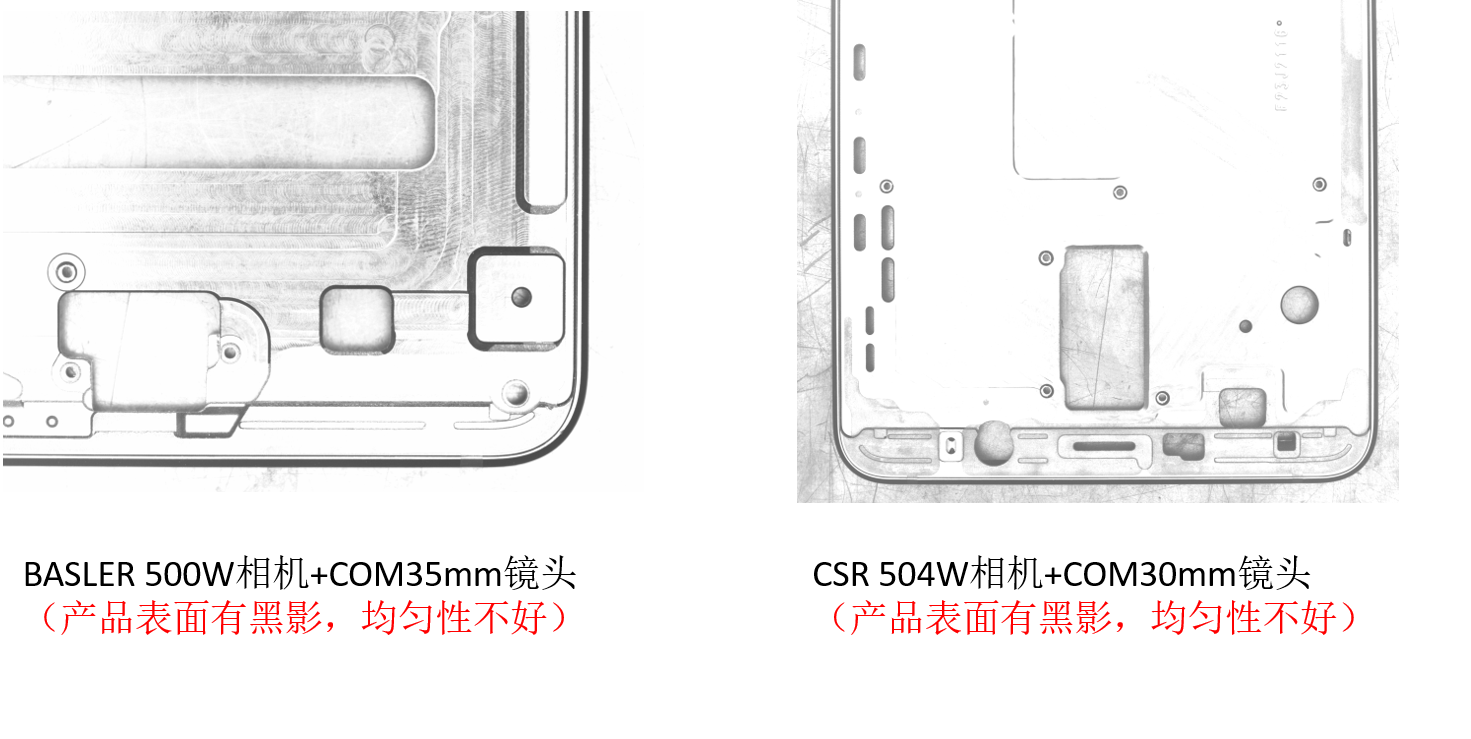

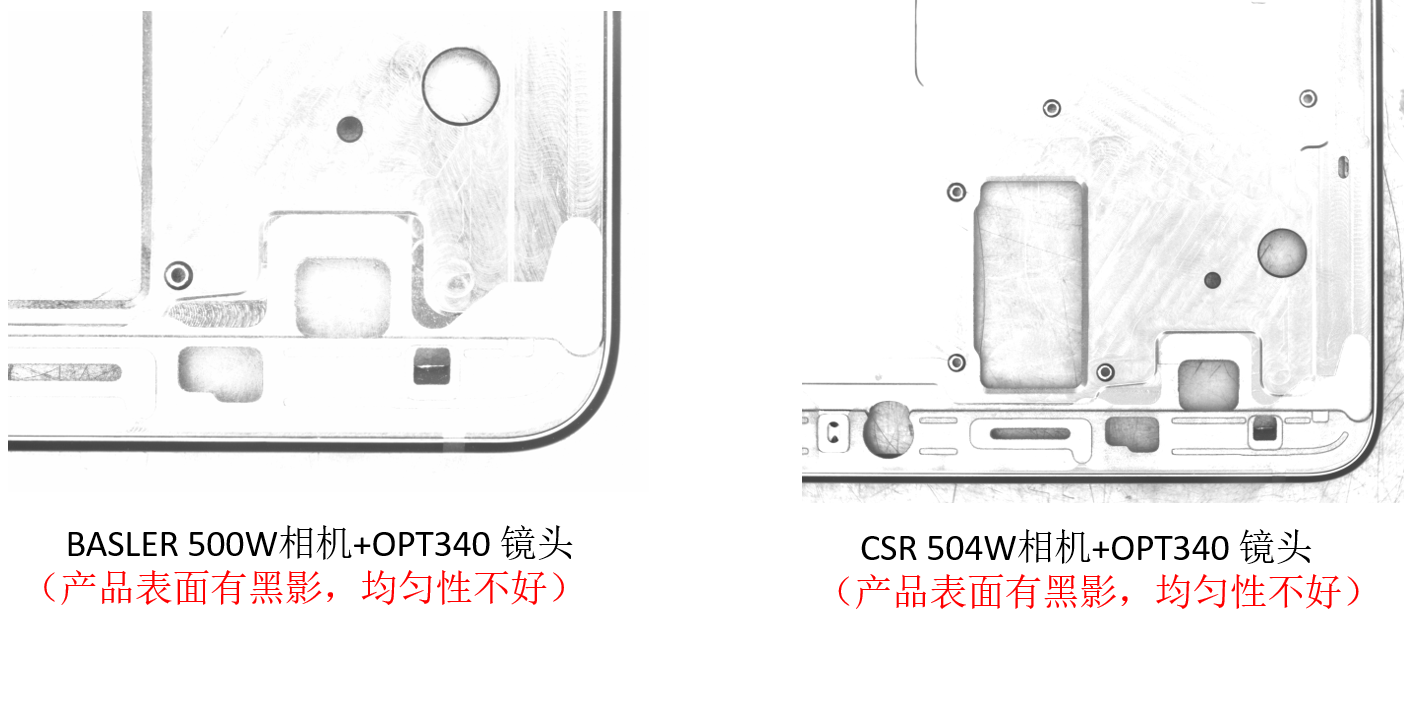

兩種相機同種鏡頭拍照效果對比

兩種相機同種鏡頭拍照效果對比

兩種相機同種鏡頭拍照效果對比

兩種相機同種鏡頭拍照效果對比

實驗備注：

手機外殼缺陷視覺檢測系統：

1.使用BASLER相機搭配COM,CSR,OPT,VS四種相機進行光學實驗驗證出在同樣的光源條件下，COM35mm鏡頭的圖像均勻性不是很好，有較大陰影產生；OPT340鏡頭 和VS35mm圖像效果較為接近，但是還是有較小陰影產生；CSR50mm(千萬像素）鏡頭的圖像效果均勻性很好，產品整體亮度均衡，無明顯陰影

2.使用CSR相機搭配COM,CSR,OPT,VS,四種相機進行光學實驗驗證出在同樣的光源條件下，OPT340鏡頭和VS35mm鏡頭圖像效果較為接近，但是圖像均勻性不好，會有陰影產生；COM35mm鏡頭下產品的邊緣部位會較產品的中間部位暗，均勻性不好；CSR50mm(千萬像素）鏡頭圖像效果均勻性很好，產品整體亮度均衡，無明顯陰影

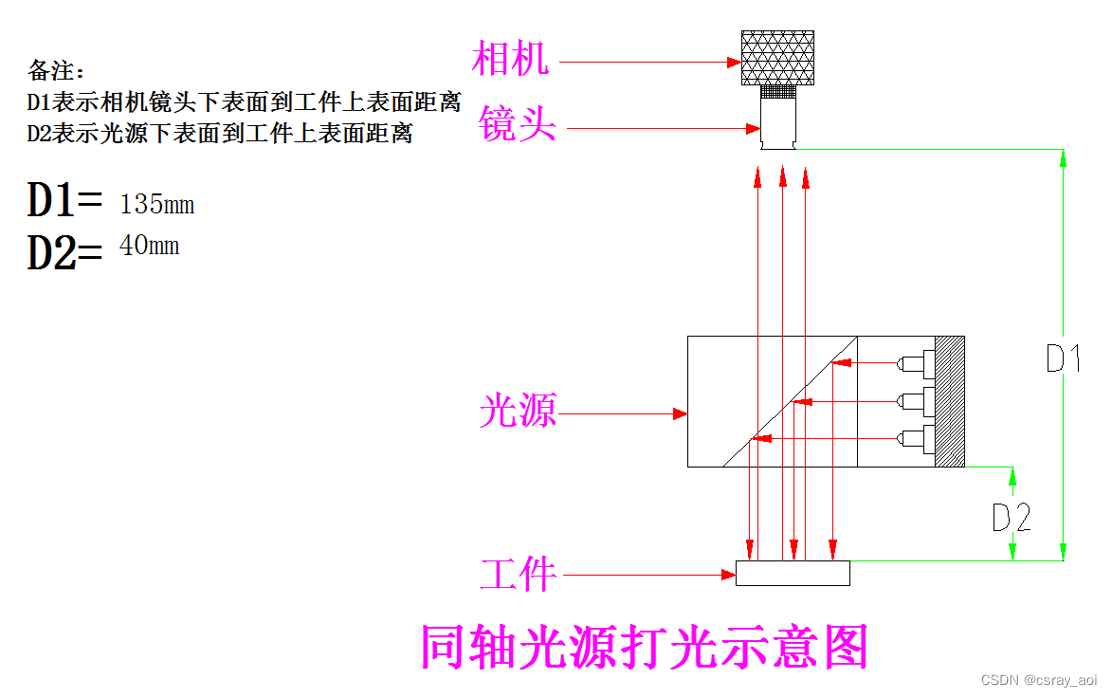

【打光示意圖】
