【檢測目的】

定位貼合

【檢測要求】

精度0.15mm

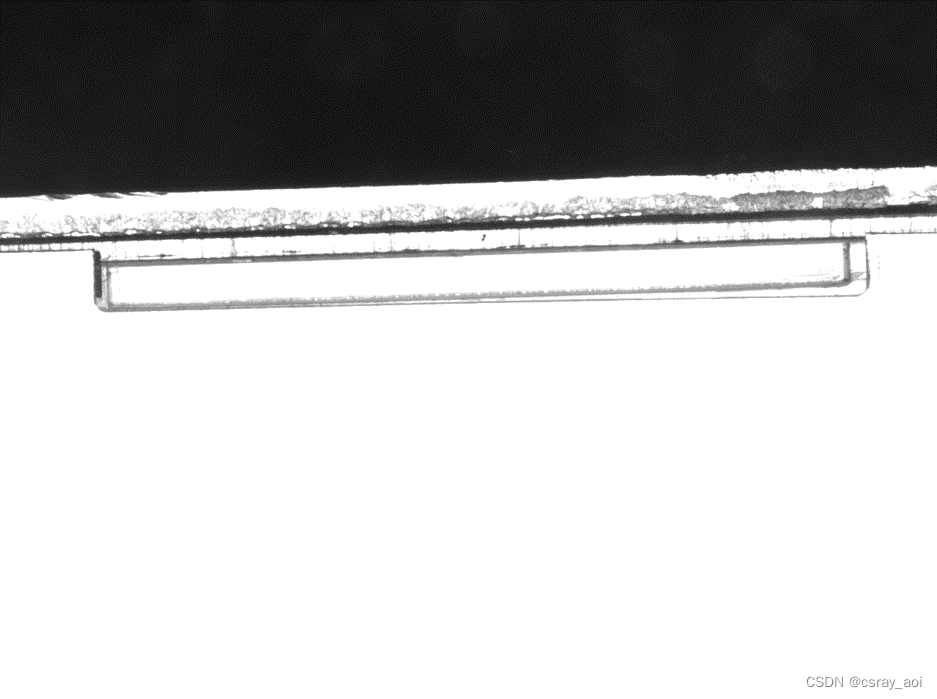

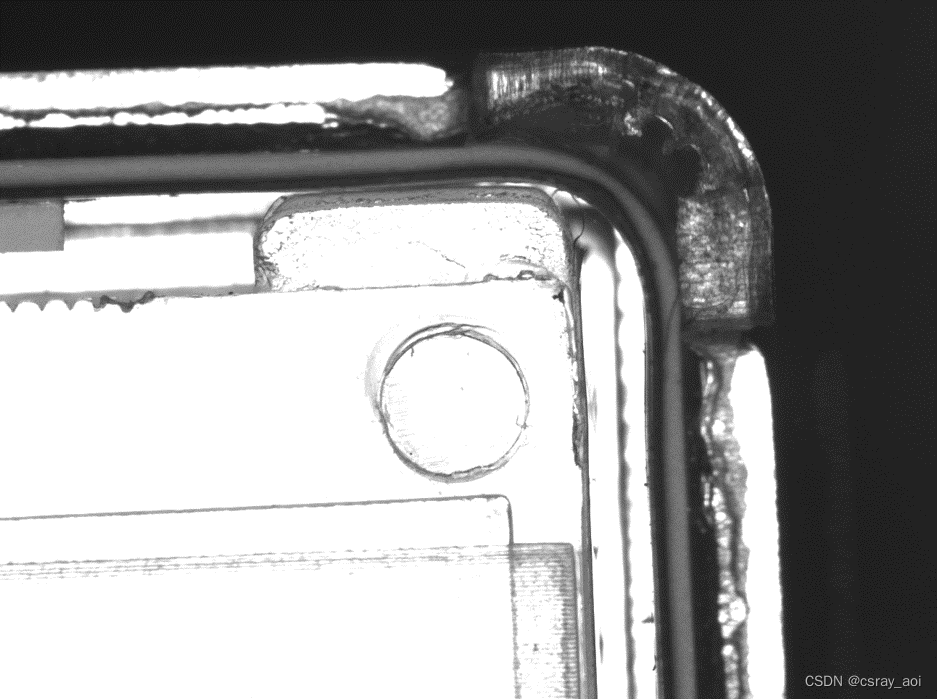

【拍攝效果圖一】 一工位

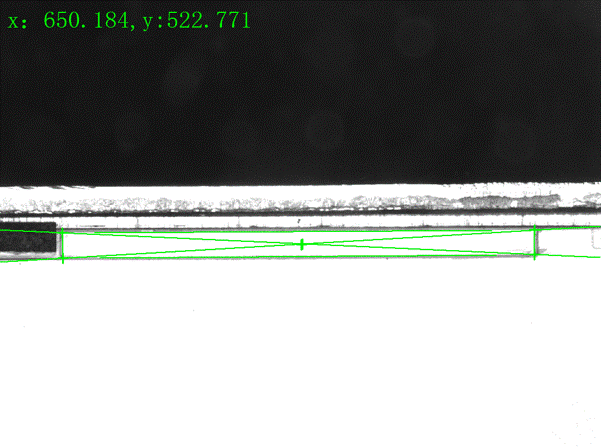

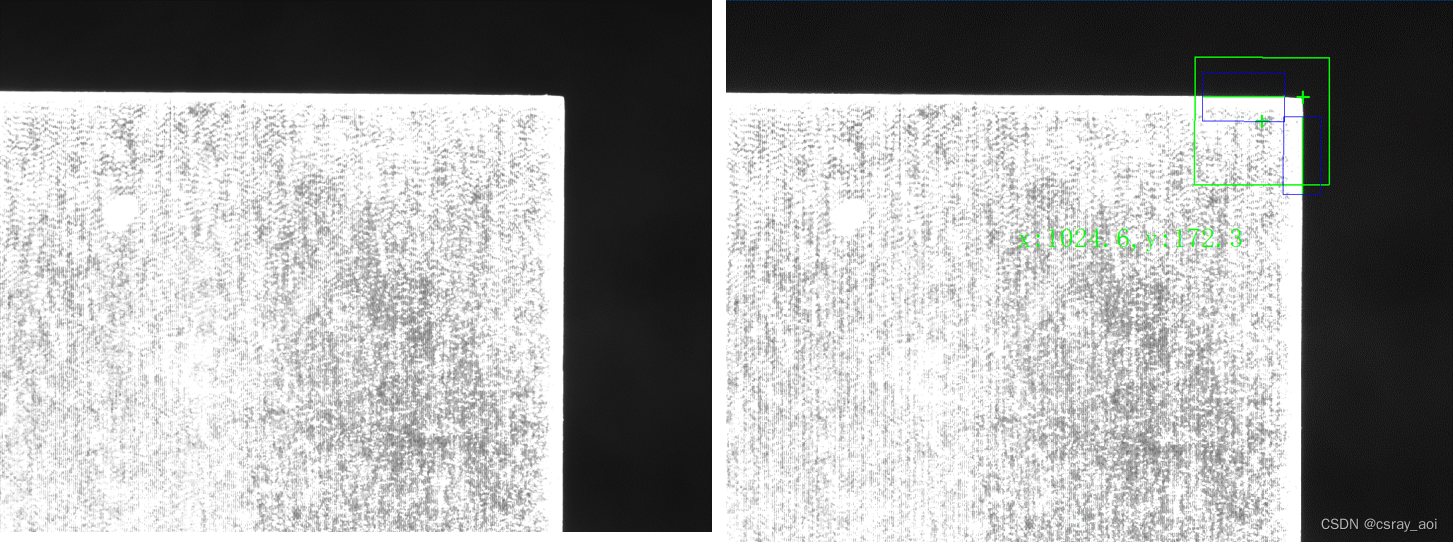

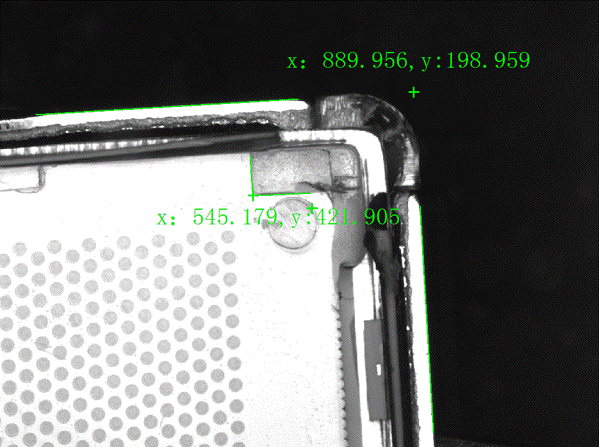

【拍攝處理圖一】 一工位

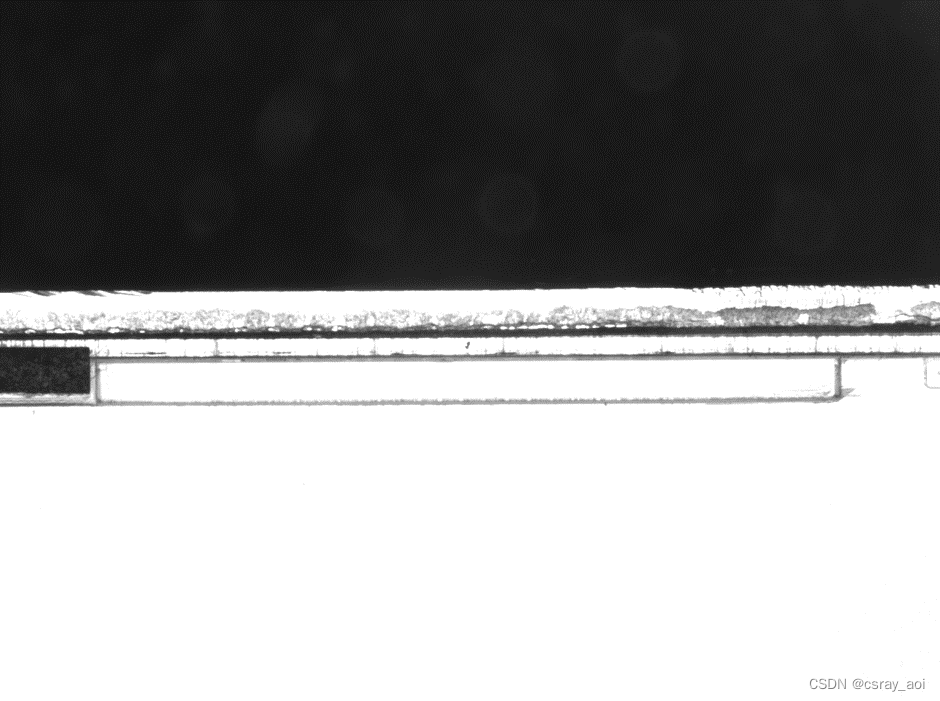

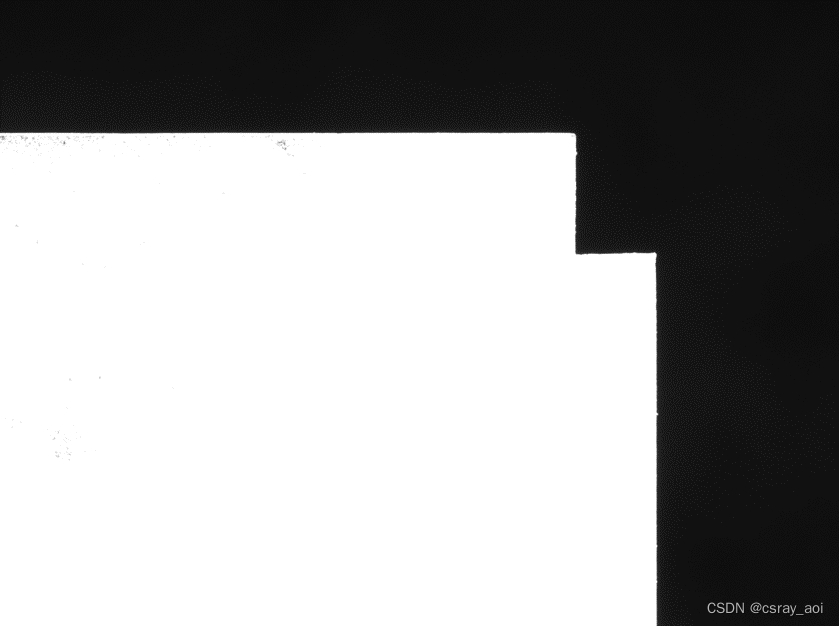

【拍攝效果圖二】  一工位

【拍攝處理圖二】 一工位

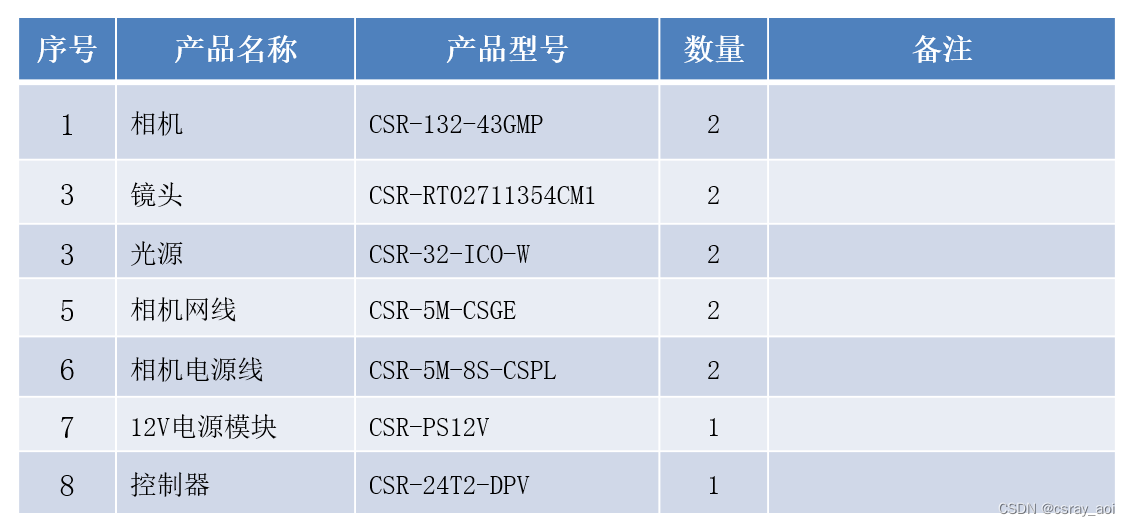

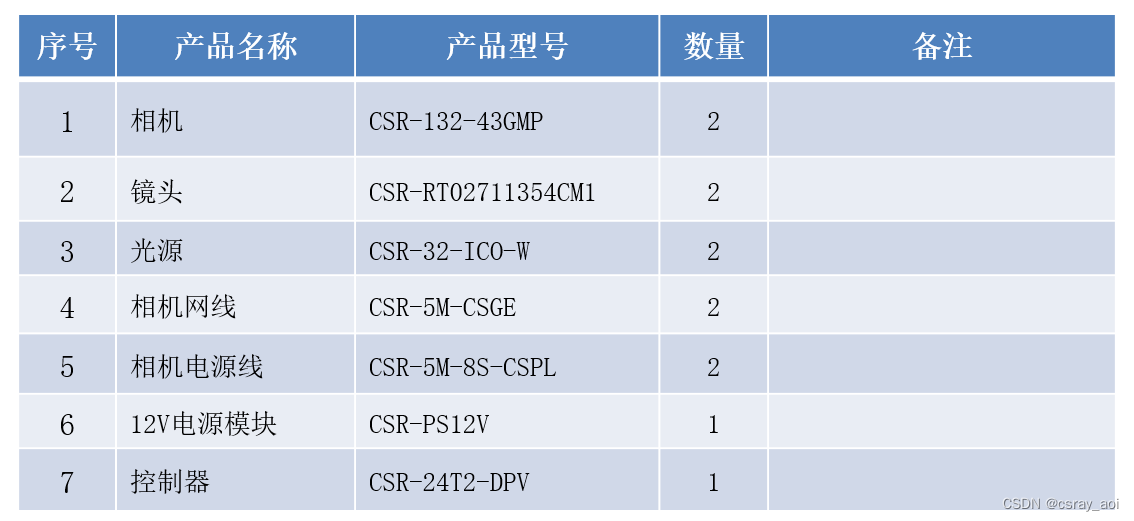

【硬件配置】 一工位

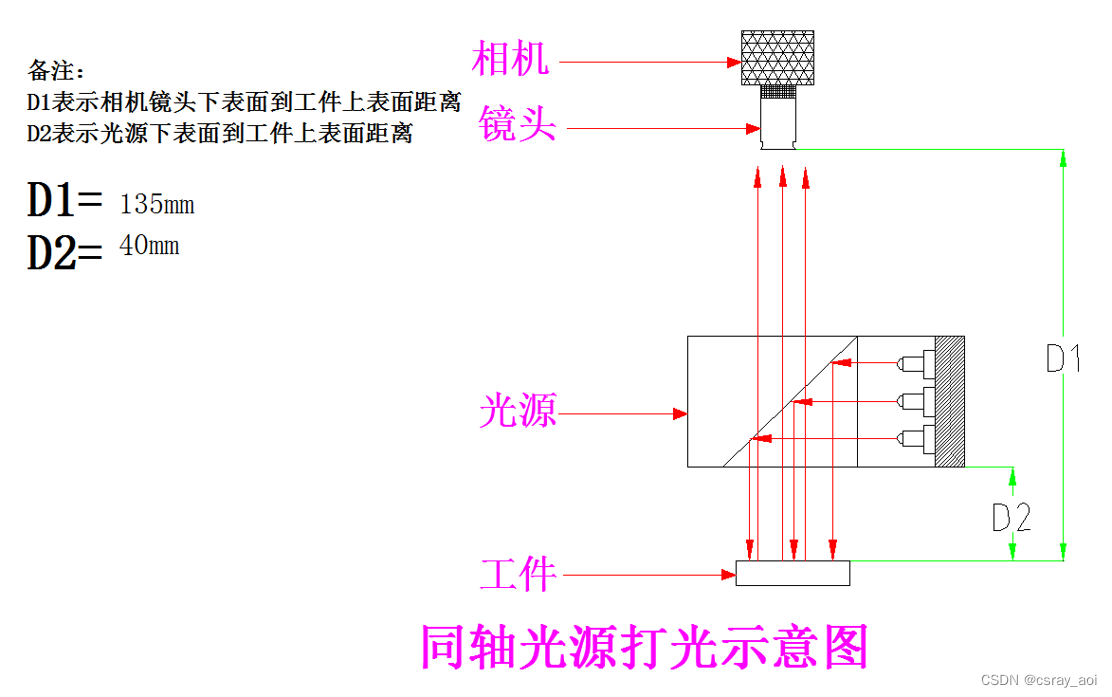

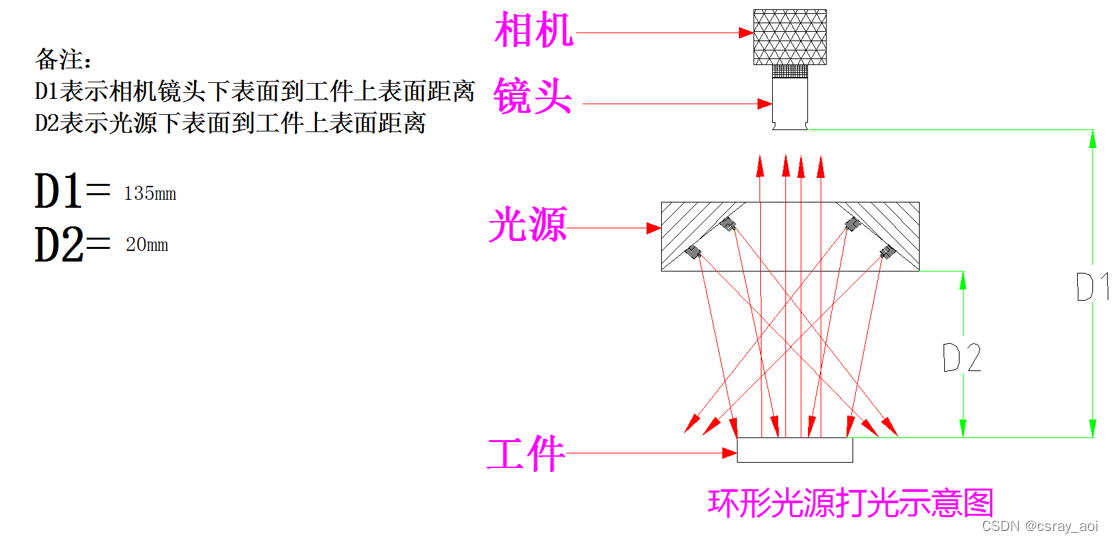

【打光示意圖】

【方案評估】

視野：17.8mm*13.35mm

視覺精度：17.8mm/1292pixel=0.014mm/pixel。

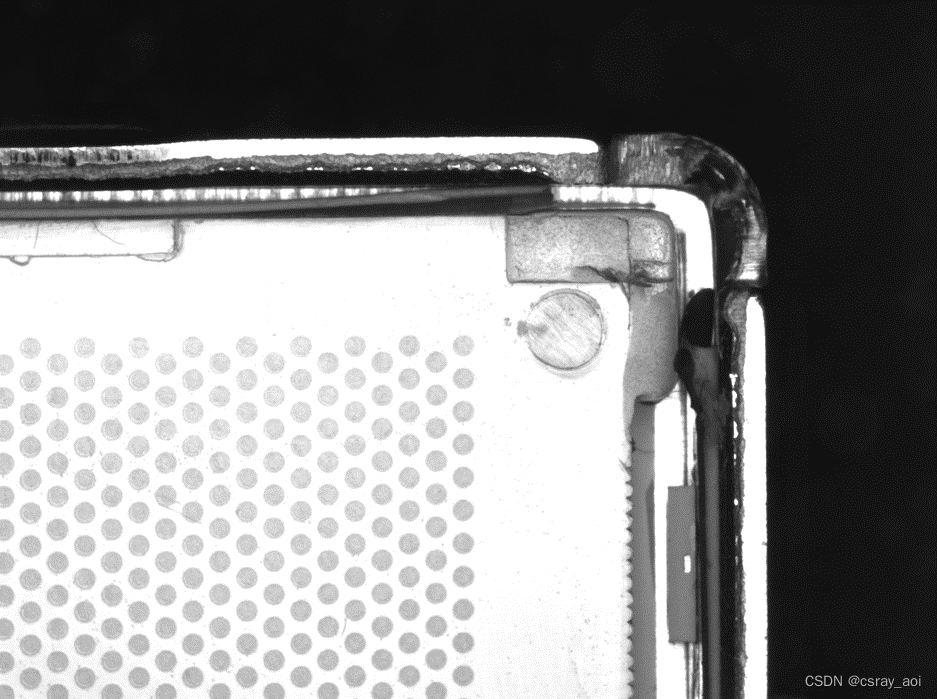

【拍攝效果圖一】 二工位

膜片并沒有固定，移動過程若是偏移可能會擋住此定位柱

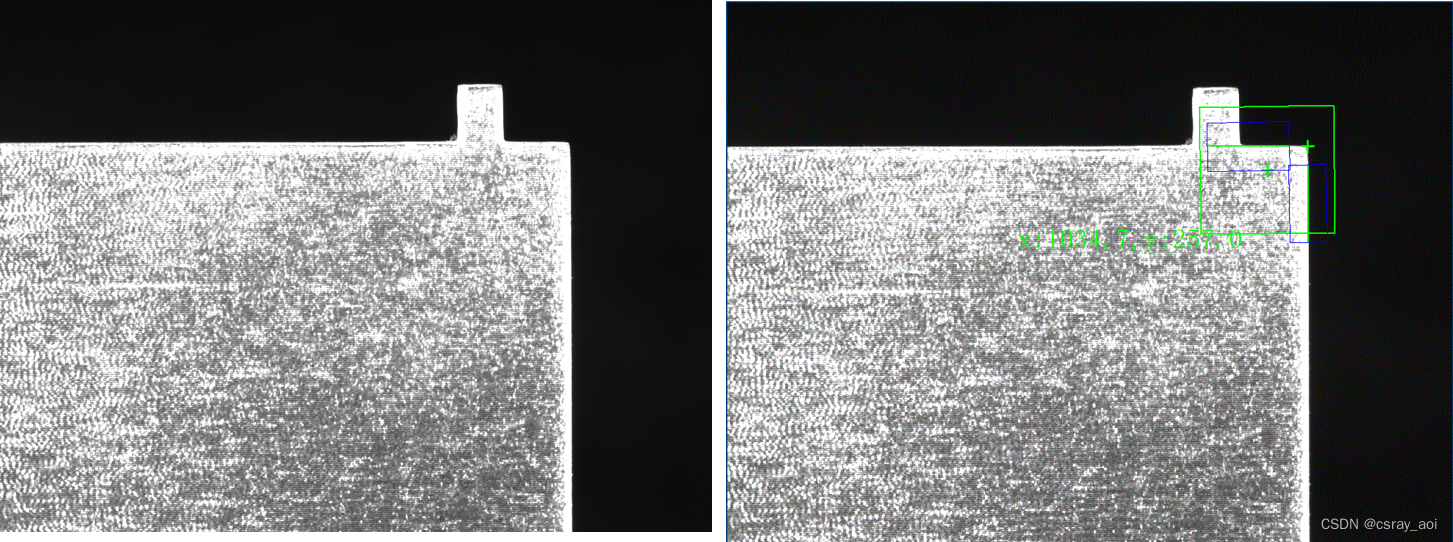

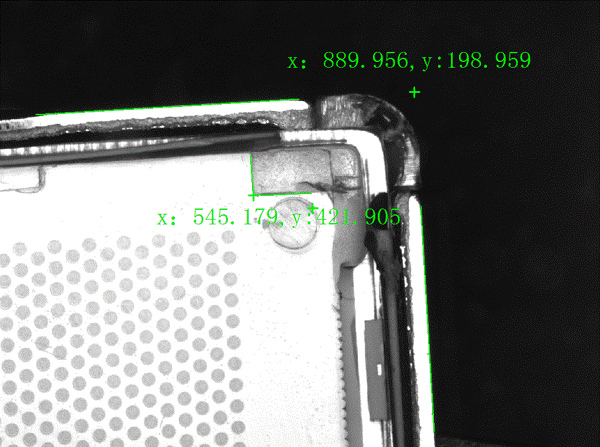

【拍攝處理圖一】 二

【拍攝效果圖三】 三工位

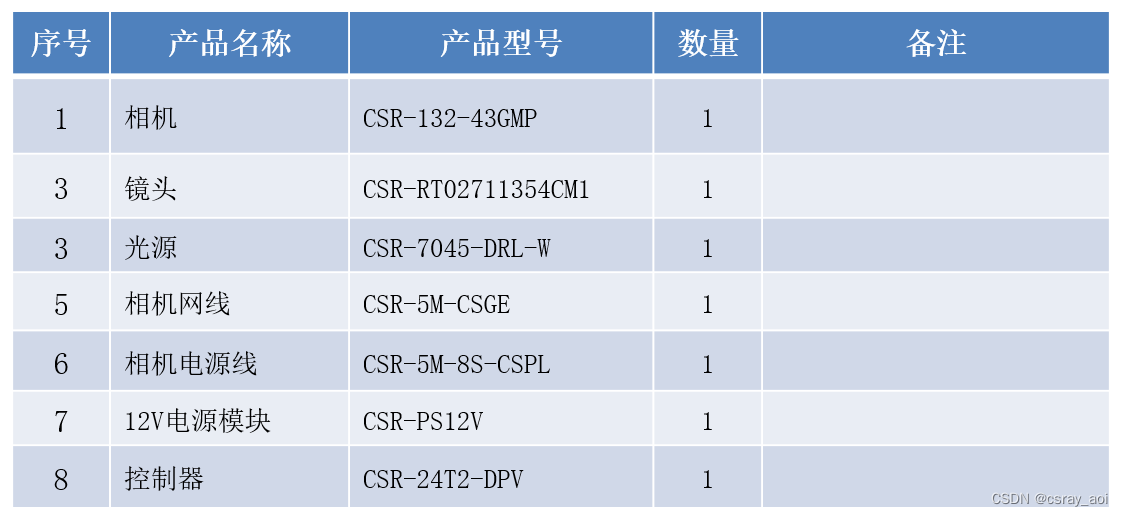

【硬件配置】 三工位

【打光示意圖】

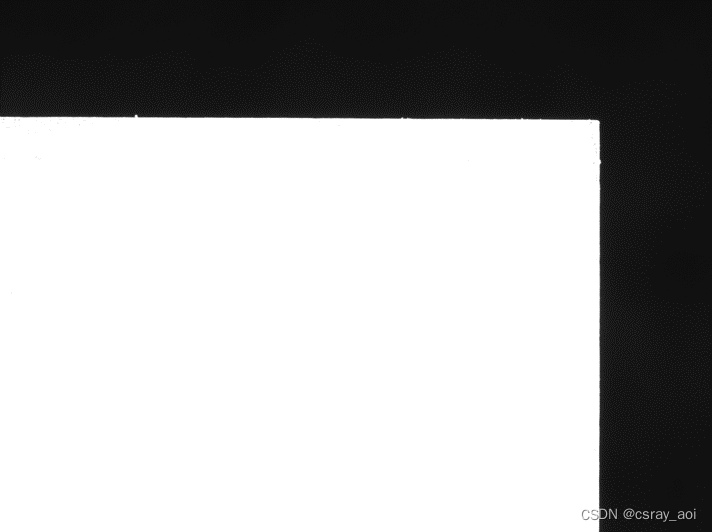

【拍攝效果圖】 膜片 第一張

【拍攝效果圖】 膜片 第一張

【拍攝效果圖】 膜片 第二張

【拍攝效果圖】 膜片 第二張

【拍攝效果圖】 膜片 第三張

【拍攝效果圖】 膜片 第三張

【硬件配置】  膜片

【打光示意圖】
