白色塑料瓶高度視覺測量

【檢測要求】

測量精度為1.2mm

【檢測目的】

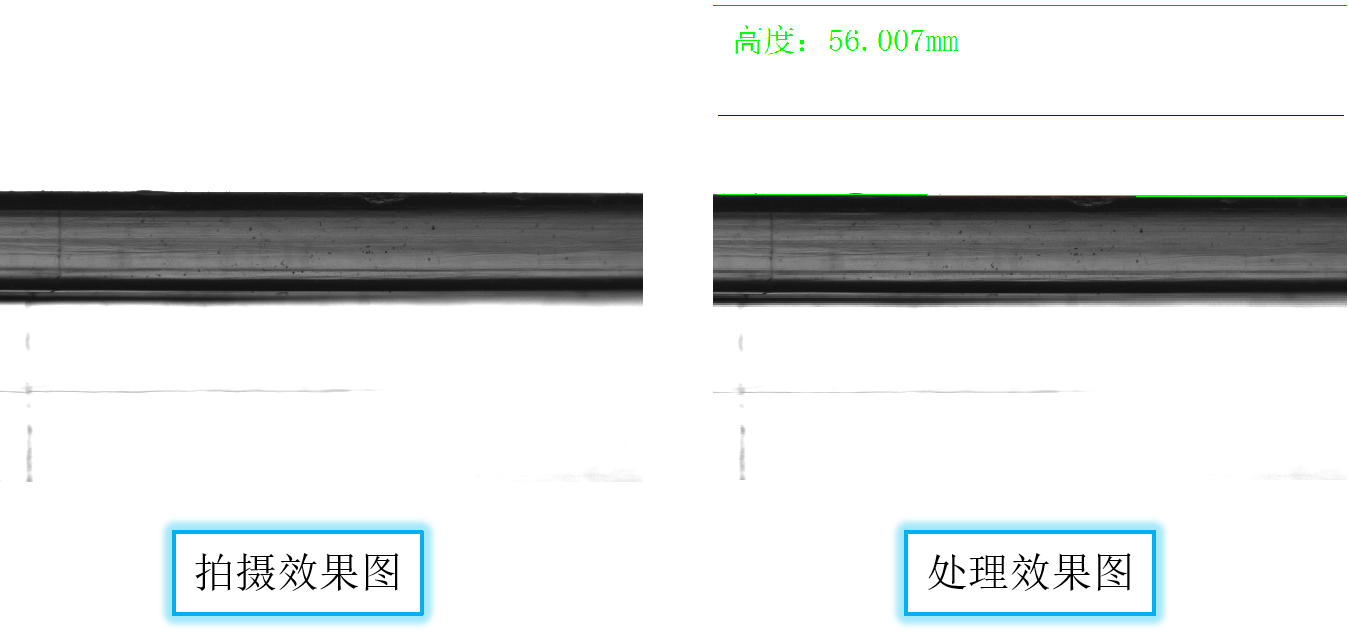

【效果及處理圖片】

【方案評估】

   以目前樣品的圖像效果及處理結果來說，我們是可以對其高度進行測量的。如果其他類型或者更高精度要求的樣品，需要進行實驗才能確認是否能夠檢測測量。本方案測量方法：拍攝產品的上端面的局部，加上相機的到產品底部的尺寸就可以得出產品高度。

視野：4.9mm*3.7mm

 視覺精度：4.9mm/656pix=0.0075mm/pixel。

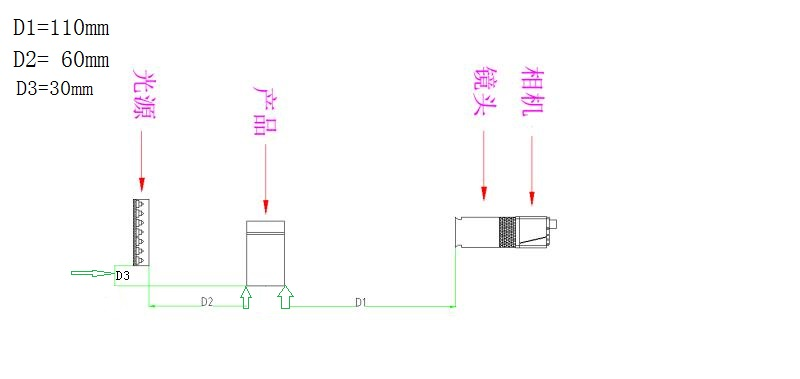

【安裝示意圖】

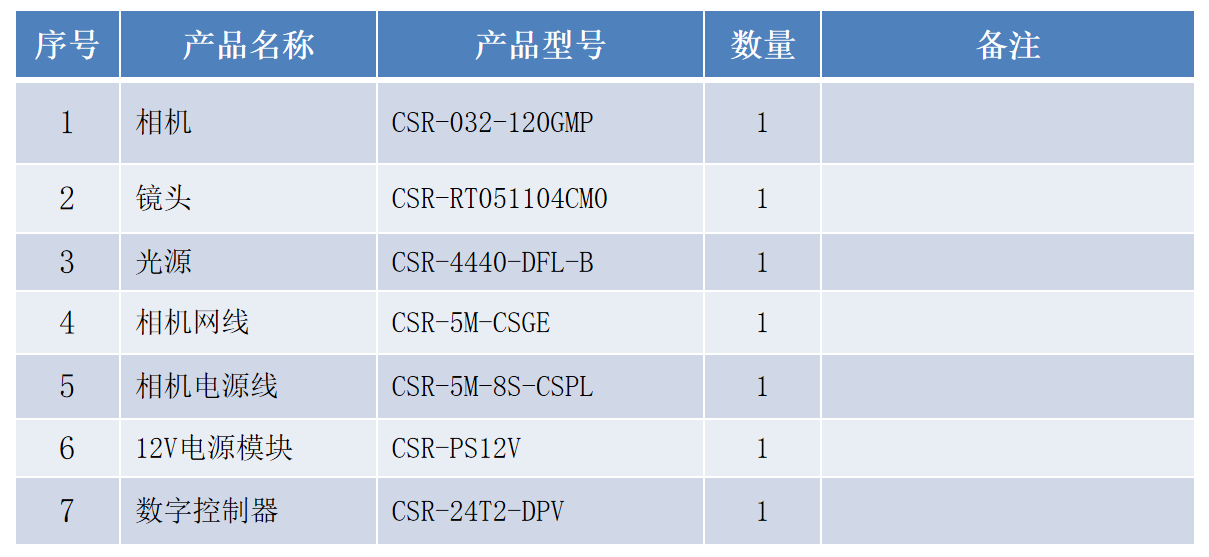

【硬件】
